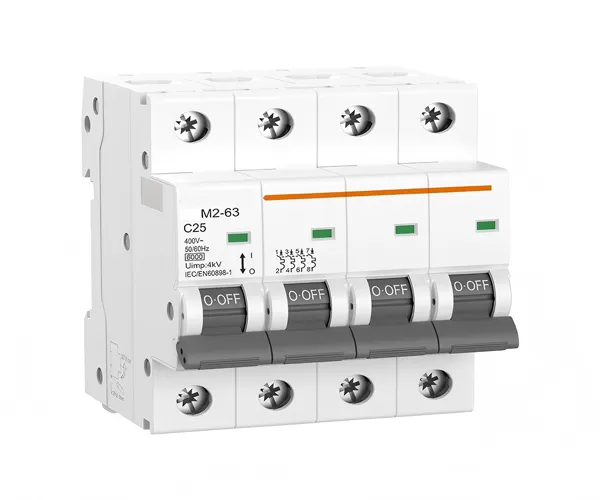

De APM2-63 Miniatur Stroomonderbreker (MCB) maakt gebruik van een energieopslagmechanisme voor de bediening, wat leidt tot een langere levensduur; de behuizing en functionele onderdelen zijn gemaakt van geïmporteerde vlamvertragende, hittebestendige en slagvaste kunststoffen; en het hoge stroombegrenzende vermogen zorgt voor de kosteneffectiviteit van de productreeks.
Voorkomt effectief elektrische branden, beschermt bedrading en apparaten tegen schade. Gevoeliger en sneller dan een zekering.
Makkelijk te resetten na een storing, waardoor vervanging van de zekering niet nodig is.
Geschikt voor residentiële, commerciële gebouwen, datacenters, maritieme en industriële omgevingen.
CB, CE, UKCA, Inmetro
Technische gegevens | |
Norm | IEC/EN 60898-1 |
Bescherming | Overstroom en kortsluiting |
Type uitschakeling | Thermo-magnetisch |
Aantal polen | 1P,2P,3P,4P,1P+N,3P+N |
Nominale spanning(Ue) | 240/415V~ |
Nominale stromen (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
Nominale frequentie | 50/60Hz |
Nominaal kortsluitvermogen (Icn) | 6kA |
Energiebegrenzingsklasse | 3 |
Nominale stootspanning(Uimp)(1.2/50μs) | 4kV |
Diëlektrische testspanning | 2kV(50/60Hz,1 min.) |
Thermische uitschakelkarakteristieken | (1.13-1.45)xIn |
Onmiddellijke uitschakelkarakteristieken | B:(3-5)xIn,C:(5-10)x×In,D:(10-20)xIn |
Elektrische levensduur | 4.000 cycli |
Mechanische levensduur | 10.000 cycli |
Contactpositie-indicator | groen UIT/rood AAN |
Beschermingsgraad | IP20 |
Omgevingstemperatuur | -5°C tot +40°C, max.95% luchtvochtigheid |
Type aansluiting | Kabel/pin-type rail |
Max. kabeldoorsnede | 25mm² |
Max. aandraaimoment | 2.5N.m |
Installatie | Montage op 35 mm DIN-rail |
Aansluitmethode | Bidirectioneel |
