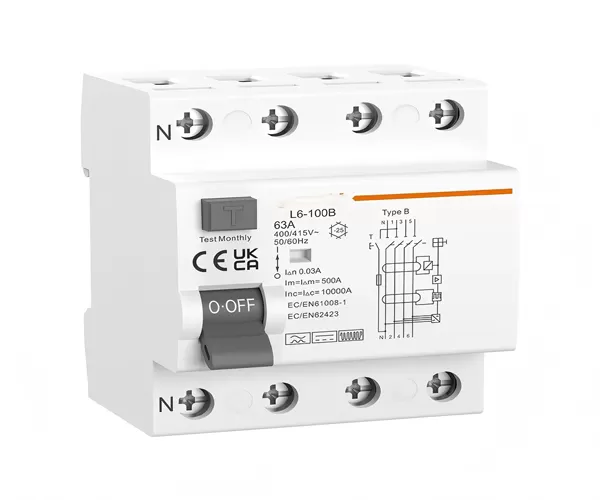

APL6-100B Type B Aardlekschakelaar (RCCB)

Norm

IEC61008-1, IEC62423

Bescherming

Aardlekbeveiliging

Type uitschakeling

Elektromagnetisch

Type beveiliging (lekstroom)

B

Aantal polen

2P(1P+N), 4P(3P+N), N-pool links

Nominale spanning (Ue)

2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~

Isolatiespanning Ui

500V

Nominale stromen (In)

16,25,32,40,63,80,100A

Nominale uitschakelgevoeligheid I△n

30,100,300mA

Uitschakeltijd bij I△n

≤ 0.1s

Nominaal schakelvermogen (I△m)

500A(In≤50A), 10In(In>50A)

Nominale frequentie

50/60Hz

Nominaal uitschakelvermogen

10,000A

SCPD zekering

10000

Nominale stootspanning (1,5/50) Uimp

4,000V

Diëlektrische testspanning bij netfrequentie gedurende 1 min

2.5kV

Elektrische levensduur

2,000 cycli

Mechanische levensduur

4,000 cycli

Indicator contactpositie

Ja

Aardlekindicator

Ja

Beschermingsgraad

IP20

Omgevingstemperatuur

-25℃ tot +40℃, max. 95% luchtvochtigheid

Aansluittype

Kabel/pinrail/vorkrail

Max. kabeldoorsnede

35mm2

Max. aandraaimoment

2.5N.m

Installatie

Montage op 35mm DIN-rail

Aansluiting

Van boven en onder
