De OP-0516 DC-besturingseenheid is een controller ontwikkeld voor DC-laadpalen, werkend op DC12V. Deze maakt gebruik van het RT-Thread embedded besturingssysteem en kenmerkt zich door hoge integratie en extreem hoog rendement. Het ondersteunt parallel laden met twee laadpistolen met een maximale laadstroom van 600A; het energieverbruik bedraagt minder dan 3%, wat de bedrijfskosten effectief verlaagt.
Integreert input/output, communicatie, analoge signaalverwerking, isolatiedetectie en besturingsbegeleiding in één eenheid, waardoor de ruimte die door de laadpaal wordt ingenomen aanzienlijk wordt verminderd.
Hoge EMC-stabiliteit, bereikt niveau 4 van elektromagnetische compatibiliteit.
Maakt snelle implementatie en monitoring van uw eigen laadnetwerk mogelijk.
Compatibel met alle voertuigmodellen die voldoen aan zowel de oude als de nieuwe nationale normen van GB/T 27930; compatibel met LCD-schermen van gangbare fabrikanten op de markt; compatibel met alle meters die voldoen aan de DL/T 645- en MODBUS-protocollen.

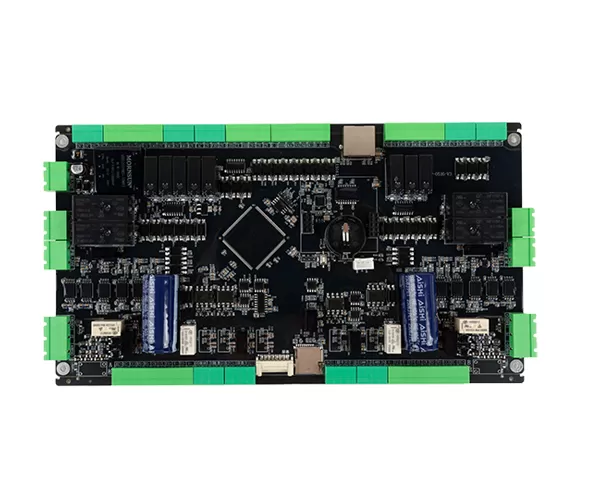

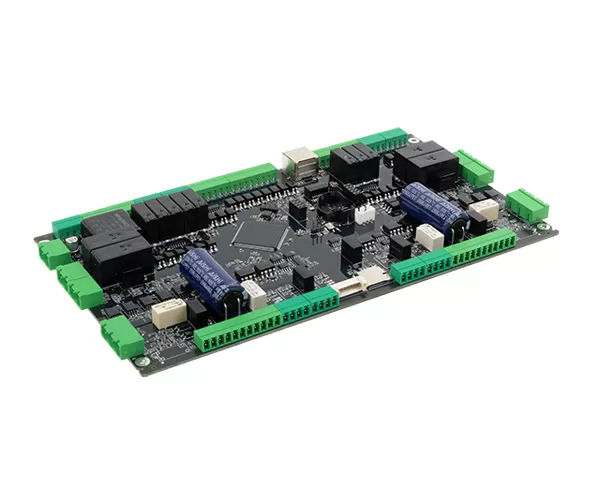

Specificaties van de AP-0516 EV DC-laadpaalcontroller serie |
Afmetingen hoofdregelkaart |
252.5mm (L) × 130mm (W) × 20mm (H) |
Productfuncties |
(1) Het kan de laadinteractie met het BMS voltooien, de laadstatus van de lader regelen, bedrijfsgegevens verzamelen en automatisch uitschakelen bij abnormale omstandigheden. |
(2) Het kan worden toegepast op verschillende DC-laadpalen, zoals één-machine één-laad type, één-machine tijdgedeeld dubbellaad type, één-machine busaansluiting dubbellaad type, één-machine volledige vermogensverdeling dubbellaad type, gelijkrichter split type en groepslaad type. |
(3) Het is uitgerust met een elektronische slotbediening voor het laadpistool en temperatuurdetectie. De detectie en bediening van elk laadpistool werken onafhankelijk. |
(4) Compatibel met vermogensmodules van Shenghong, Yingfeiyuan, Youyou, Yonglian, Tonghe, Xingyuan Borui, etc. |
(5) Compatibel met Diwen, Xinruida en Xinxian touchscreens om mens-machine-interactiefuncties te voltooien; |
(6) Ondersteuning voor seriële poortkaartlezers om de kaartveegafrekenfunctie te voltooien; |
(7) Geïntegreerde 2-kanaals accuspanningverzamelingsfunctie; |
(8) Geïntegreerde 2-kanaals regel- en geleidefuncties; |
(9) Het kan laadgegevens registreren, met een maximum van 500 laadgegevensregistraties. |
(10) Het heeft een achtergrondcommunicatiefunctie en kan draadloos communiceren met het achtergrondbewakingssysteem om status en gerelateerde gegevens te verzenden. Momenteel ondersteunt het bewakingsplatforms zoals Cloud Fast Charging, Dakake Cloud, Weijing Cloud en Xiaoju. |
(11) Geïntegreerde Ethernet-functie; (Optioneel) |
(12) Integreer en breid 2G- en 4G-functies uit. (Optioneel) |
(13) Geïntegreerde NFC-kaartlezerfunctie. (Optioneel) |
(14) De hoofdregelkaart ondersteunt directe aansluiting van 12V/24V hulpvoedingen zonder dat er extra tussenrelais nodig zijn. |
