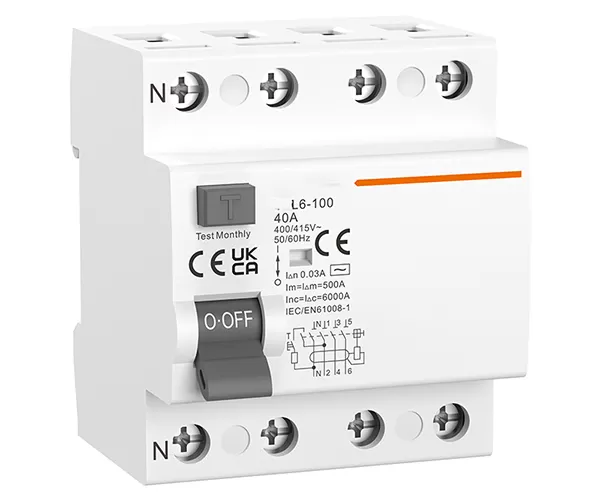

De APL6-100 is een hoogcapacitaire magnetische lekstroom stroomonderbreker, conform IEC 61008-1 normen, ontworpen voor industriële en commerciële toepassingen. Hij kan stromen tot 100A aan, biedt betrouwbare lekstroombeveiliging en waarborgt de veiligheid van personeel en apparatuur in omgevingen met hoog vermogen.
Verwerkt stromen tot 100A, waardoor het geschikt is voor zware toepassingen.
Zorgt voor snelle en betrouwbare uitschakeling in het geval van een lekstroom.
Beschikbaar in beide configuraties om verschillende bedradingssystemen en toepassingen te accommoderen.
Voldoet aan internationale veiligheidsnormen voor aardlekschakelaars, wat betrouwbare prestaties garandeert.
Ontworpen voor eenvoudige installatie en gebruiksvriendelijke bediening met duidelijke AAN/UIT-indicatoren.
Biedt effectieve bescherming tegen elektrische schokken en mogelijke brandgevaar veroorzaakt door lekstromen.
Gebouwd met hoogwaardige materialen om zware bedrijfsomstandigheden te weerstaan en een lange levensduur te garanderen.
Technische gegevens | |
Norm | IEC/EN61008-1 |
Bescherming | Aardlek |
Type uitschakeling | Elektromagnetisch |
Type bescherming (elektrische lekstroom) | AC,A,G,S |
Aantal polen | 2P(1P+N),4P(3P+N), N-pool aan de rechterkant |
Nominale stromen (In) | 16,25,32,40,63,80,100A |
Nominale gevoeligheidsstromen I△n | 10,30,100,300mA(10mA alleen voor ln=16-25A) |
Uitschakeltijd van de reststroom bij I△n | ≤0,1s |
Nominaal reststroom in- en uitschakelvermogen (I△m) | 500A(In=16-40A),10In(In=63-100A) |
Nominale spanning (Ue) | 1P+N:230/240V~,3P+N:400/415V~ |
Nominale frequentie | 50/60Hz |
Nominaal uitschakelvermogen | 6.000A,10.000A |
SCPD zekering | 6000 一 10000 |
Nominale stootspanning (1,5/50) Uimp | 4.000V |
Diëlektrische testspanning bij netfrequentie gedurende 1 min | 2kV |
Elektrische levensduur | 2.000 cycli |
Mechanische levensduur | 4.000 cycli |
Positie-indicator contacten | Ja |
Aardlekindicator | Ja |
Beschermingsgraad | IP20 |
Omgevingstemperatuur | -5℃to+40℃,Max.95%humidity |
Type aansluiting | Kabel/pen-type rail/vork-type rail |
Max. kabeldoorsnede | 35mm² |
Max. aandraaimoment | 2,5N.m |
Installatie | Montage op 35mm DIN-rail |
Aansluiting | Van boven en onder |
